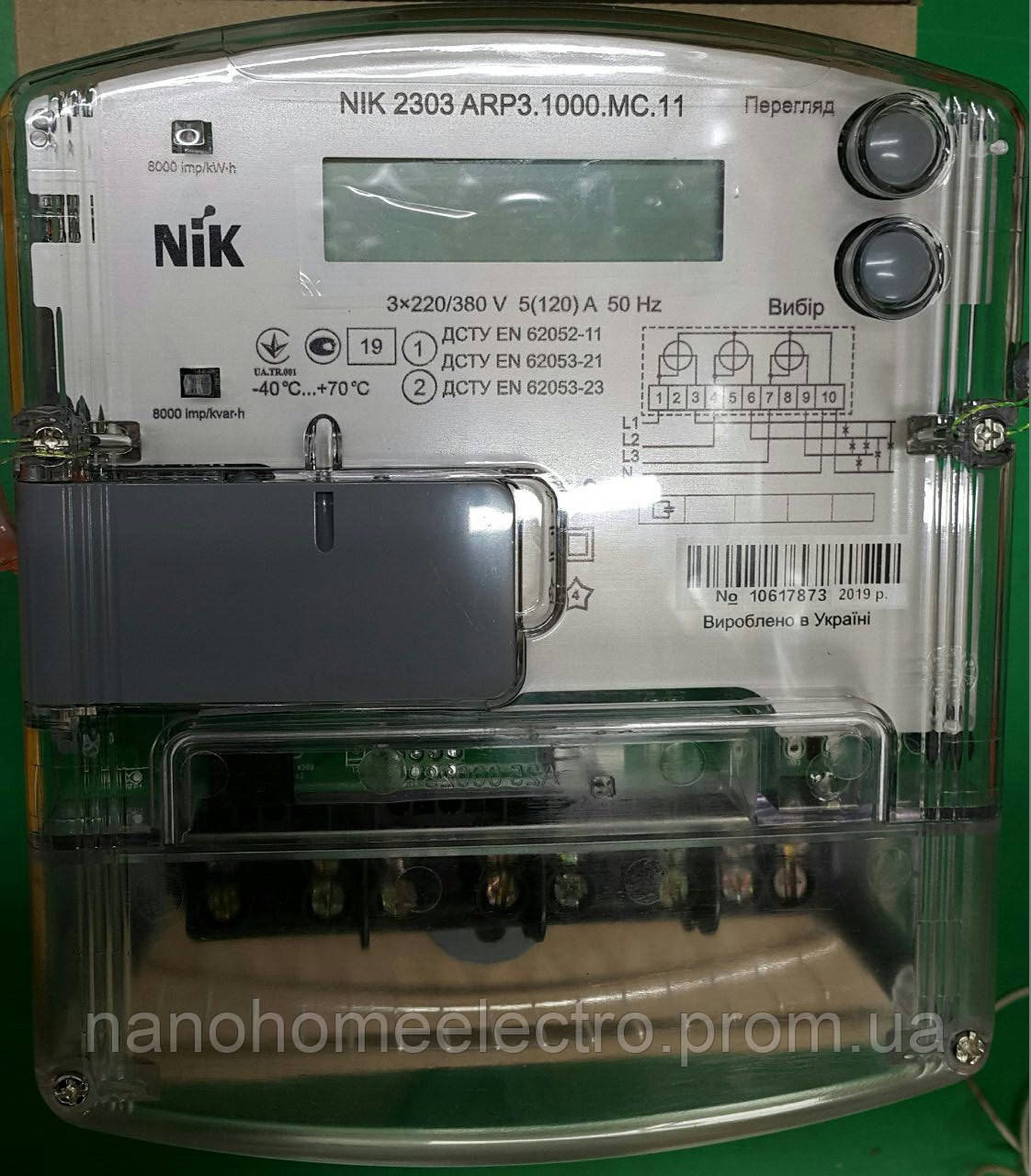

Счетчик NIK 2303 ARP3.1000.MC.11

120 А
  • В наличии
  • Код: 2303ARP31000МС11

2 970 грн

+380 (68) 848-60-00
Алексей
  • +380 (66) 147-44-67
    Алексей
возврат товара в течение 14 дней по договоренности
Счетчик NIK 2303 ARP3.1000.MC.11
Счетчик NIK 2303 ARP3.1000.MC.11В наличии
2 970 грн
+380 (68) 848-60-00
Алексей
  • +380 (66) 147-44-67
    Алексей
Купить

Описание

Техническая характеристика

Класс точности при измерении активной энергии

1 (ГОСТ 30207)

Класс точности при измерении реактивной энергии

2 (ДСТУ IEC 61268)

Номинальная сила тока

5 А

Максимальная





- НІК 2303 АП2, НІК 2303 АRP2

60 А

- НІК 2303 АП3, НІК 2303 АRP3

120 А

- НІК 2303 АК1, НІК 2303 АРК1, НІК 2303 АТ1, НІК 2303 АРТ1, НІК 2303 АТ2, НІК 2303 АРТ2

10 А

Номинальное напряжение:

- для счетчиков прямого и комбинированного включения

3x220/380 В

- для счетчиков трансформаторного включения

3x100 В

Допустимое отклонение напряжения сети

от -20 до +15 % Uном.

Постоянная счетчиков при измерении активной энергии

8000 имп/(кВт·ч)

Постоянная счетчиков при измерении реактивной энергии

8000 имп/(квар·ч)

Потребляемая мощность в цепях напряжения

не более 10 В·А (2 Вт)

Потребляемая мощность в цепях тока (I=Iном.)

не более 0,05 В·А

Номинальная частота

50 Гц

Чувствительность при измерении активной энергии

12,5 мА

Чувствительность при измерении реактивной энергии:

- для счетчиков прямого включения 15,6 мА

- для счетчиков трансформаторного и комбинированного включения

9,3 мА

Количество измерительных элементов в цепи тока:

- для счетчиков прямого и комбинированного включения

3
- для счетчиков трансформаторного включения 2

Тип индикатора

ЖКИ

Частота радиоканала

2,4 ГГц

Выходная мощность радиоканала с усилителем

17 дБм

Выходная мощность радиоканала без усилителя 3 дБм

Скорость передачи данных для интерфейсов:

- оптопорт, токовая петля, RS-232, RS-485

9600 бод

- радиоканал

115200 бод

Межповерочный интервал 16 лет
  не менее 24 лет
  не более 2,3 кг


-35 ºС до +55 ºС

  • Устройство и принцип работы

Измерение активной и реактивной электрической энергии проводится путем аналого-цифрового преобразования электрических сигналов, поступающих от первичных преобразователей силы  тока и напряжения на вход встроенного аналого-цифрового преобразователя микроконтроллера, который преобразует сигналы в последовательность цифровых отсчетов. Программа микроконтроллера рассчитывает эффективные значения силы тока, напряжения, мощности, коэффициента мощности по каждой фазе, и значения активной и реактивной энергии.

Режим работы однотарифных счетчиков типа НІК 2303 дополнительно отображается на двух индикаторах лицевой панели "8000 imp/kw•h" и "8000 imp/kvar•h", которые формируют световые импульсы с частотой, пропорциональной потребляемой энергии.

На лицевой панели счетчиков расположена оптическая кнопка ”Перегляд”, предназначенная для переключения измеренных и вычисленных величин, которые отображаются на ЖКИ. Срабатывание кнопки происходит при прикосновении пальца руки к пластику над кнопкой, и сопровождается подачей звукового сигнала от внутреннего динамика счетчиков.

Микроконтроллер счетчика управляет ЖКИ, электрическими и оптическим интерфейсами, радиоканалом, импульсными выходами, а также обрабатывает информацию поступающую от оптической кнопки.

Для хранения данных в счетчиках используется энергонезависимая память. В памяти хранятся измеренные значения электроэнергии и параметры счетчика. Измеренные значения энергии и параметры счетчиков, при отсутствии напряжения на зажимах напряжения счетчиков, могут храниться не менее 20 лет.

Конструкция однотарифных счетчиков типа НІК 2303 обеспечивает их защиту от воздействия постоянного и переменного магнитного поля повышенной интенсивности.

Для функционирования счетчиков используется внутренний импульсный источник питания, преобразующий переменное входное напряжение в постоянное, необходимое для питания всех его узлов и модулей. При отсутствии внешнего питающего напряжения на клеммах счетчиков, предусмотренный разъём для подключения резервного источника питания постоянного тока силой не менее 200 мА и напряжением от 9 В до 15 В. При  подключенном резервном источнике питания, счетчики функционируют в режиме индикации, и обеспечивают обмен информацией с внешними устройствами обработки данных по всем интерфейсам.

Характеристики

Основные
Производитель NIK
Страна производительУкраина
Тип индикатораЖКИ
Количество тарифов1
Количество фаз3
Тип подключенияПрямое
Номинальное напряжение220/380 В
Номинальный ток5 А
Максимальный ток120 А
Минимальная рабочая температура-35 °С
Максимальная рабочая температура55 °С
Длина213 мм
Ширина173 мм
Высота83 мм
Вес2.3 кг
Гарантийный срок 60 мес
СостояниеНовое
