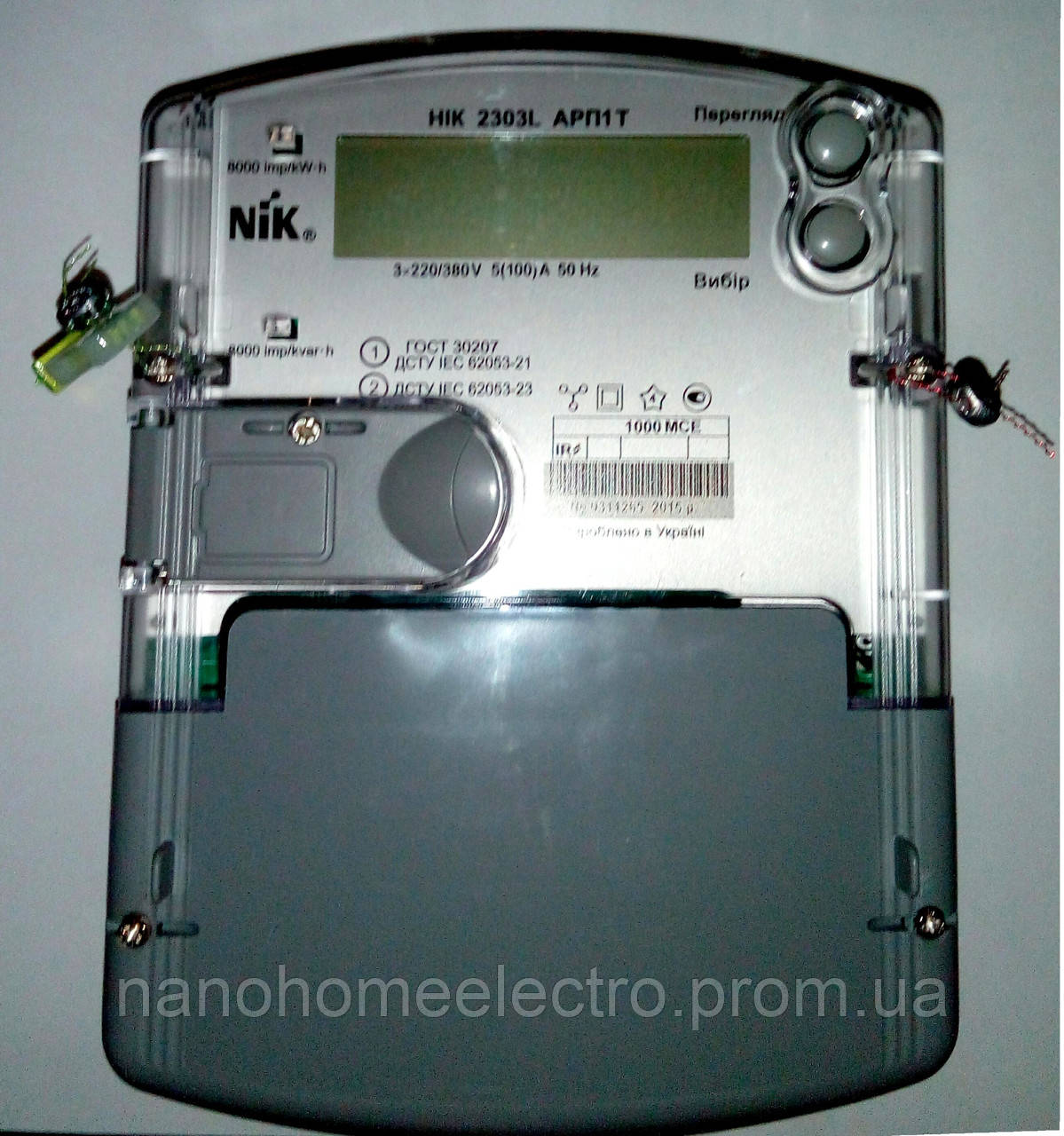

Лічильник НІК 2303 ARP3T.1000 MC.11 Актив - Реактив

Топ продаж
  • В наявності
  • Оптом і в роздріб
  • Код: NIK2303АRP3Т1000MC11

2 970 грн

Показати оптові ціни
+380 (68) 848-60-00
Алексей
  • +380 (66) 147-44-67
    Алексей
повернення товару протягом 14 днів за домовленістю
Лічильник НІК 2303 ARP3T.1000 MC.11 Актив - Реактив
Лічильник НІК 2303 ARP3T.1000 MC.11 Актив - РеактивВ наявності
2 970 грн
+380 (68) 848-60-00
Алексей
  • +380 (66) 147-44-67
    Алексей
Купити

Опис

Лічильник НІК 2303 АРП3Т 1000 МС призначений для вимірювання електричної активної і реактивної енергії (A+ A+R+ A+R), а також організації багатотарифного обліку електроенергії в трифазних трипровідних або чотирипровідних колах змінного струму, з прямим підключенням по напрузі і струму до ланцюгів генератора і навантаження. Працює при номінальній напрузі 3x220/380 В та силі струму 5 - 120а. Модель має датчик магнітного поля, індикатор радіочастот і вбудовані інтерфейси: імпульсний вихід, струмова петля, оптопорт і радіоканал (ZigBee).

  • Призначення лічильників

Багатотарифні лічильники типу НІК 2303 призначені для вимірювання активної енергії (НІК 2303 АххТ) і активно-реактивної енергії (НІК 2303 АРххТ) в прямому і зворотному напрямках, активної, реактивної і повної потужності, коефіцієнта потужності, середньоквадратичного значення напруги і сили струму. Можуть використовуватися для організації багатотарифного обліку електроенергії в трифазних трипровідних і чотирипровідних колах змінного струму, а також в автоматизованих системах контролю та обліку електроенергії (АСКОЕ). Мають три способи підключення до ланцюгів генератора і навантаження: пряме підключення по напрузі і струму (НІК 2303 АПхТ, НІК 2303 АРПхТ), трансформаторне підключення по напрузі і струму (НІК 2303 АТхТ, НІК 2303 АРТхТ) і комбіноване, т.тобто пряме підключення по напрузі і трансформаторне по струму (НІК 2303 АКхТ, НІК 2303 АРКхТ). Моделі цього типу лічильників використовуються для обліку електроенергії в будь-яких галузях.

Кожна модель багатотарифного лічильника типу НІК 2303 має імпульсні виходи по кожному виду вимірюваної енергії, оптопорт і електричний інтерфейс струмова петля 20 мА. На вимогу замовника, лічильники може бути встановлений один з наступних додаткових інтерфейсів: інтерфейс по радіоканалу, другий електричний інтерфейс струмова петля 20 мА, RS-232 або RS-485 для дистанційної передачі даних.

В залежності від виконання лічильники можуть мати релейний вихід.

По стійкості до кліматичних впливів лічильники відносяться до групи 4 за ГОСТ 22261 з розширеним діапазоном температури і вологості.
По стійкості до механічних впливів лічильники відносяться до групи 2 за ГОСТ 22261.

Вимірювані величини АРТ1Т АРТ2Т АРП1Т, АРП2Т,
АРП3Т,АРК1Т
АП1Т,АП2Т,
АП3Т,АК1Т
АТ1Т АТ2Т
Позитивна активна енергія (А+) по кожному тарифом, і сумарна по всіх тарифах, в кіловат / годинах + + + + + +
Негативна активна енергія (А-) по кожному тарифом, і сумарна по всіх тарифах, в кіловат / годинах - + - - - +
Позитивна реактивна індуктивна енергія (А+R+) по кожному тарифом, і сумарна по всіх тарифах, в киловар годинах + + + - - -
Позитивна реактивна ємнісна енергія (А-R+) по кожному тарифом, і сумарна по
всіх тарифах, в киловар годинах
- + - - - -
Негативна реактивна індуктивна нергия (А-R-) по кожному тарифом, і сумарна по всіх тарифах, в киловар годинах - + - - - -
Негативна реактивна ємнісна енергія (А+R) по кожному тарифом, і сумарна по
всіх тарифах, в киловар годинах
+ + + - - -
Миттєве значення напруги по кожній фазі, в вольтах + + + + + +
Миттєве значення сили струму по кожній фазі, в амперах + + + + + +
Миттєве значення коефіцієнта потужності cos φ по кожній фазі. Стрілками
відображається квадрант розташованого вектора
+ + + - - -
Миттєве значення активної потужності, що проходить через лічильник по кожній фазі, та
сумарно по всіх фазах, в кіловатах
+ + + + + +
Миттєве значення реактивної потужності, що проходить через лічильник по кожній фазі, та
сумарно по всіх фазах, в киловарах
+ + + - -

Знак "+" означає, що дана величина вимірюється лічильником.
Знак "-" означає, що дана величина не вимірюється лічильником.

  • Технічні характеристики

Багатотарифні лічильники типу НІК 2303 відповідають вимогам ТУ У 33.2-33401202-006:2007, ГОСТ 30207,
ДСТУ IEC 61036, ДСТУ IEC 61268 і СОУ-Н МПЕ 40.1.35.110:2005.

Клас точності при вимірюванні активної енергії

1 (ГОСТ 30207, ДСТУ IEC 61036)

Клас точності при вимірюванні реактивної енергії

2 (ДСТУ IEC 61268)

Номінальна сила струму

5 А

Максимальна сила струму:

- НІК 2303 АП1Т, НІК 2303 АРП1Т

100 А

- НІК 2303 АП2Т, НІК 2303 АРП2Т

60 А

- НІК 2303 АП3Т, НІК 2303 АРП3Т

120 А

- НІК 2303 АК1Т, НІК 2303 АРК1Т, НІК 2303 АТ1Т, НІК 2303 АРТ1Т, НІК 2303 АТ2Т, НІК 2303 АРТ2Т

10 А

Номінальна напруга:

- для лічильників прямого і комбінованого включення

3x220/380 В

- для лічильників трансформаторного включення

3x100 В

Допустиме відхилення напруги мережі

від -20 до +15 % Uном.

Постійна лічильників при вимірюванні активної енергії

8000 імп/(кВт·год)

Постійна лічильників при вимірюванні реактивної енергії

8000 імп/(квар·год)

Споживана потужність в колах напруги

не більше 10 В·А (2 Вт)

Споживана потужність в колах струму (I=Іном.)

не більше 0,05 В·А

Номінальна частота

50 Гц

Чутливість при вимірюванні активної енергії

12,5 мА

Чутливість при вимірюванні реактивної енергії:

- для лічильників прямого включення

15,6 мА

- для лічильників трансформаторного і комбінованого включення

9,3 мА

Кількість вимірювальних елементів у ланцюзі струму:

- для лічильників прямого і комбінованого включення

3
- для лічильників трансформаторного включення 2

Тип індикатора

РКІ

Кількість тарифів / часових зон

до 4 / до 12

Зберігання щоденної спожитої енергії за всіма тарифами

до 60 діб

Зберігання щомісячної спожитої енергії за всіма тарифами

до 16 місяців

Зберігання профілю навантаження з періодом інтеграції 30 хвилин

до 120 діб

Частота радіоканалу

2,4 ГГц

Вихідна потужність радіоканалу з підсилювачем

17 dbm

Вихідна потужність радіоканалу без підсилювача 3 дБм

Швидкість передачі даних для інтерфейсів:

- оптопорт, струмова петля, RS-232, RS-485

9600 бод

- радіоканал

115200 бод

Міжповірочний інтервал 16 років
Термін служби не менше 24 років
Маса не більше 2,3 кг
Робочий діапазон температур

-35 ° С до +55 º с

  • Пристрій і принцип роботи

Вимірювання активної та реактивної електричної енергії проводиться шляхом аналого-цифрового перетворення електричних сигналів, що надходять від первинних перетворювачів сили струму і напруги на вхід вбудованого аналого-цифрового перетворювача мікроконтролера, який перетворює сигнали в послідовність цифрових відліків. Програма мікроконтролера розраховує ефективні значення сили струму, напруги, потужності, коефіцієнта потужності по кожній фазі, і значення активної і реактивної енергії сумарно і по кожному тарифом.

Режим роботи багатотарифних лічильників типу НІК 2303 додатково відображається на двох індикаторах лицьовій панелі "8000 imp/kw•h" і "8000 imp/залишив•h", які формують світлові імпульси з частотою, пропорційною споживаної енергії.

На лицьовій панелі лічильників розташовані дві оптичні кнопки "Вибір" і "Перегляд", призначені для перемикання виміряних та обчислених величин, які відображаються на РКІ. Спрацювання кнопки відбувається при дотику пальця руки до пластику над кнопкою, і супроводжується подачею звукового сигналу від внутрішнього динаміка лічильників.

Мікроконтролер лічильника керує РК, електричними і оптичними інтерфейсами, радіоканалом, імпульсними виходами, а також обробляє інформацію, що надходить від оптичних кнопок, датчиків відкриття кожуха і клемної кришки лічильників.

Для зберігання даних в лічильниках використовується енергонезалежна пам'ять. В пам'яті зберігаються виміряні значення електроенергії і параметри лічильника. Виміряні значення енергії і параметри лічильників, при відсутності напруги на затискачах напруги лічильників, можуть зберігатися не менше 20 років.

Многотарифные счетчики типа НІК 2303 всех исполнений имеют встроенные в микроконтроллер часы реального времени, стабилизированные кварцевыми резонаторами, которые отсчитывают годы, месяцы, дни недели, часы, минуты и секунды. Данные часов используются для выполнения программы тарифов, формирования периодов интегрирования средней мощности и регистрации событий с временной меткой. Часы имеют функцию перевода времени на зимнее и летнее время. Перевод времени может осуществляться в автоматическом режиме, или по дате, которая устанавливается вручную при параметризации.
Для уменьшения зависимости погрешности часов от окружающей температуры, в счетчик вмонтирован температурный датчик. Для обеспечения непрерывности работы встроенных часов при отключении напряжения сети, счетчики имеют литиевую батарейку питания. При отсутствии напряжения сети, микроконтроллер счетчика переключается на экономный режим, поддерживаемый литиевой батареей. В этом режиме работают только внутренние часы счетчика. При включении напряжения сети, энергия литиевой батареи не используется. В экстремальных условиях, без напряжения в сети, счетчик может работать не менее 24 месяцев.

Програмований тарифний модуль лічильників розподіляє дані виміряної лічильниками енергії в регістри активної і реактивної енергії, що відповідають чотирьом можливим тарифами. Також функцією даного модуля є запис регістрів енергії в довготривалу пам'ять, в момент зміни доби і місяців. При параметризації в лічильники запроваджуються тарифні сезони, відповідні їм профілі тижня і профілі дня в яких заданий час перемикання тарифів.

Счетчики в зависимости от исполнения, могут иметь релейный выход, который позволяет коммутировать переменное напряжение не более 265 В, при силе тока не более одного Ампера. Срабатывание реле программируется в двух режимах:
- нормально разомкнутые контакты соединяются во время активности выбранного тарифа;
- нормально разомкнутые контакты соединяются в двенадцати программируемых интервалах суток.

Конструкция многотарифных счетчиков типа НІК 2303 обеспечивает их защиту от воздействия постоянного и переменного магнитного поля повышенной интенсивности.

Для функционирования счетчиков используется внутренний импульсный источник питания, преобразующий переменное входное напряжение в постоянное, необходимое для питания всех его узлов и модулей. При отсутствии внешнего питающего напряжения на клеммах счетчиков, предусмотренный разъём для подключения резервного источника питания постоянного тока силой не менее 200 мА и напряжением от 9 В до 15 В. При подключенном резервном источнике питания, счетчики функционируют в режиме индикации, и обеспечивают обмен информацией с внешними устройствами обработки данных по всем интерфейсам.

Характеристики

Основні
Виробник NIK
Країна виробникУкраїна
Тип індикатораРКІ
Кількість тарифів4
Кількість фаз3
Тип підключенняПряме
Номінальна напруга220/380 В
Номінальний струм5 А
Максимальний струм120 А
Мінімальна робоча температура-35 °С
Максимальна робоча температура 55 °С
Довжина222 мм
Ширина173 мм
Висота87 мм
Вага2.3 кг
Гарантійний термін 60 міс
СтанНове
